9.1.1什么是侧向抽芯机构

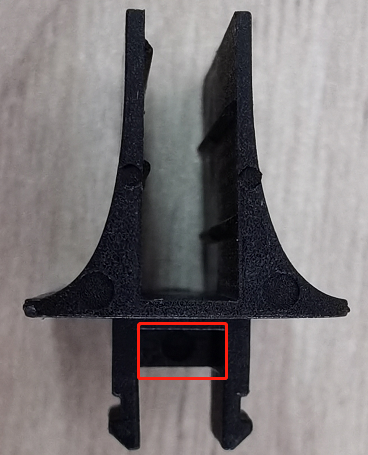

      注塑机上只有一个开模方向,因此注塑塑料模具也只有一个开模方向。但很多模塑件因为侧壁带有通孔、凹槽或凸台,模具上需要有多个抽芯方向,这些侧面抽芯必须在塑件脱模之前完成抽芯。注塑模具中这种与开模方向不--致的抽芯机构称为侧向分型与抽芯机构。
     侧向分型与抽芯机构的基本原理是将模具开、合的垂直运动,转变为侧向运动,从而将塑件的侧向凹凸结构中的模具成型零件,在塑件被推出之前脱离开,让塑件能够顺利脱模。实现将垂直运动转变为侧向运动的机构主要有斜导柱、弯销、斜向T形槽、T形块和液压油缸等。
     侧向分型与抽芯机构使模具结构变得更为复杂,增加了模具加工的制作成本。一般来说,模具每增加一个侧向抽芯机构,其成本约增加30%。同时,有侧向抽芯机构的模具,在生产过程中发生故障的概率也越高。因此,塑件在设计时应尽量避免侧向凹凸结构。
