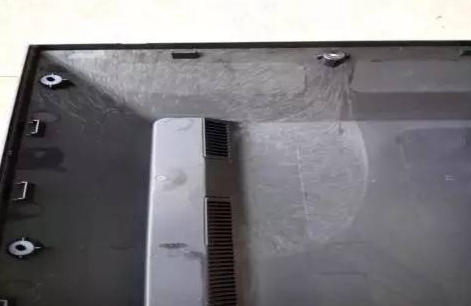

塑料注塑厂注塑机喷嘴孔太小、物料在喷嘴处流涎或拉丝、机筒或喷嘴有障碍物，高速料流经过时产生摩擦热使料分解；
料筒、螺杆磨损或过胶头、过胶圈存在料流死角，长期受热而分解；
加热系统失控，造成温度过高而分解，应检查热电偶、发热圈等加热元件是否有问题。螺杆设计不当，造成分解或容易带进空气。
由于设计上的缺陷，如：浇口位置不佳、浇口太小、多浇口制件浇口排布不对称、流道细小、注塑模具冷却系统不合理使模温差异太大等造成熔料在模腔内流动不连续，堵塞了空气的通道。
转角位过于尖锐，料流经过时剪切过大造成银纹出现；
模具分型面缺少必要的排气孔道或排气孔道不足、堵塞、位置不佳，又没有嵌件、顶针之类的加工缝隙排气，造成型腔中的空气不能在塑料进入时同时离去。
模具表面粗糙度差，摩擦阻力大，造成局部过热点，使通过的塑料分解。
模具漏油，漏水，漏气进入模具型腔易造成制件表明银纹。
塑料制品厂所用料温太高，造成分解。机筒温度过高或加热失调，应逐段减低机筒温度。加料段温度过高，使一部分塑料过早熔融充满螺槽，空气无法从加料口排出。
注射速度太快，使熔融塑料受大剪切作用而分解，产生分解气；注射速度太慢，不能及时充满型腔造成制品表面密度不足产生银纹。
料量不足、加料缓冲垫过大、料温太低或模温太低都会影响熔料的流动和成型压力，产生气泡。
螺杆预塑时背压太低、转速太高，使螺杆退回太快，空气容易随料一起推向机筒前端。
原料中混入杂料或粒料中掺入大量粉尘，熔融时容易夹带空气，有时会出现银纹。原料受污染或粉尘过多时原料容易受热分解。
水口料（再生料）添加过多，水口料的再生次数过多或与新料的比例太高（一般应小于20%）。
材料中的助剂分解形成银纹。
材料中水分过多未能充分干燥，造成制件银纹。
材料含水率过高或材料有蜂孔，造成制件银纹。
